大功率高周波熱合機設計C型滑臺式結構,可定制手動/自動滑臺操作,同時可依需產品工藝量身定制設備功率、工作臺尺寸以及性能需求等;運用電磁閥控制氣缸上、下活動;A3整板激光切割,機架更加結實穩固,采用四導柱+上、下導套控制上壓板的精度,簡單方便;獨立機架,占地面積小。

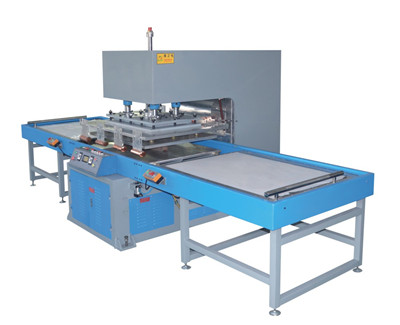

大功率高周波熱合機(JD-15KWAE JD-25KWAE)
1、通過歐盟CE認證,安全、放心
2、電磁波泄露達到行業安全標準
3、中封式電磁閥,操作更加安全
4、自動過流保護+進口5557火花保護系統
5、一機多用,根據模具而變化
6、美之電可變電容器,出力穩定
7、美之電振蕩器,頻率更加穩定
設備應用:

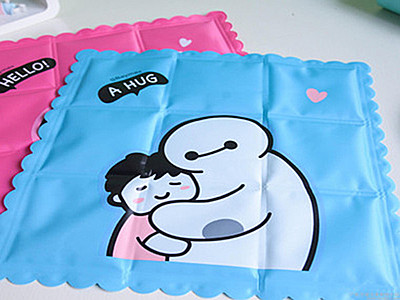

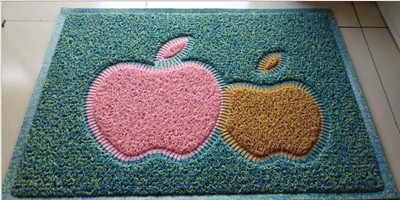

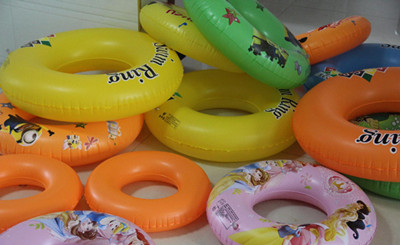

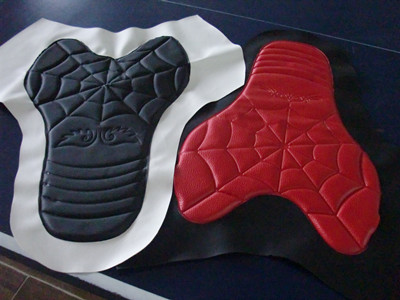

適用于PVC、TPU塑膠熔接或者含30%PVC混合塑膠材料均可加工焊接。適用范圍:門口地毯、救生圈、廣告地毯、電動車坐墊壓花、摩托車坐墊壓花、冰墊、拼色地毯壓花、充氣氣墊等。
運用高周波熱合機工作原理+氣缸助力配合相應的高頻模具瞬間對塑膠熔接一種工藝,特別適合大型面積的塑膠產品加工如電動車坐墊壓花、拼色地毯壓花、充氣游泳圈、冰墊等。
設備型號 | KS-15KWAE KS-25KWAE | 設備功率 | 15KW 25KW |
高壓輸入 | 25KVA 35KVA | 震蕩頻率 | 13.56MHz |
電源電壓 | 380V/50Hz | 加壓方式 | 氣動式 |
電子管型號 | 8T85RB 8T25RB | 機械活動行程 | 200mm |
上壓板尺寸 | 1200*800mm | 工作臺尺寸 | 1350*850 |
設備外觀尺寸 | 3500*1860*2100 | 設備重量 | 2600KG |
高周波熱合機工作原理:被加工的PVC、TPU塑膠膜在高周波上、下電極之間通過電磁波滲透使塑料相互摩擦生熱發生分子極性化現象,配合高周波模具加上一定壓力就可以達到熱合效果。
1、高頻頻率13.56MHz,符合行業標準
2、左、右滑臺,可設置手動/自動
3、四導柱+銅導套定位,機頭更擺動
4、整板激光切割,結實不變形
5、氣缸安裝板設計嵌入式焊接工藝
6、整機噴塑處理,外觀更加大氣
大功率高周波熱合機主要配置:
1、電子管
精選8T85RB和8T25RB錦州華光電子管,同時可按照客戶要求選擇原裝日本東芝電子管;電子管核心部件具有性能平穩可靠、低故障、節能安全等優點并臺灣三巨散熱風扇,出風大,噪音小。
2、火花管
精選俄羅斯5557閘流管配合美之電高靈敏的電路板系統,因電流過大、模具不平或者材料雜質等原因?qū)е碌拇蚧鹉芩查g切斷高壓有效保護高頻模具的燒壞。
3、變壓器
精選干式變壓器,具有抗短路能力強、維護工作量小、運行效率高、體積小、噪。音低等優點, 常用于防火、防爆等性能要求高的場所;安全,防火,無污染,可直接運行于負荷中心。
4、震蕩桶
采用自主研發高頻機震蕩桶,頻率穩定,出力強勁以及性能可靠;無錫金電電子設備有限公司根據不同產品、不同的機型以及不同的功率設計不同高頻桶。
