汽車腳墊焊接機依需主機廠汽車地毯踏板焊接工藝需求設計一款C型油壓非標設備,PLC觸摸屏可儲存不同型號的地毯焊接參數并設計獨立控制操作臺更加方便地毯作業,采用日本油研電磁閥控制油缸壓力及速度,雙導柱+上下導套定位更加精準,配有安全防護套有效確保地毯焊接作業安全可靠性。

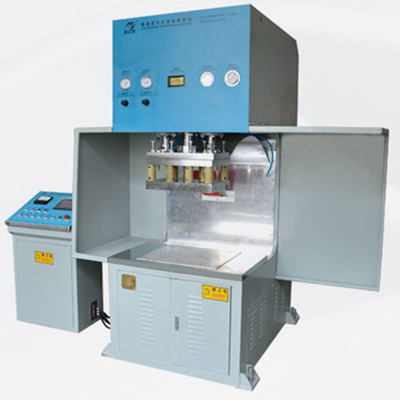

汽車腳墊焊接機(JD-25KWDT\JD-35KWDT)
1、通過歐盟CE認證,安全、放心
2、電磁波泄露達到行業安全標準
3、油研電磁閥,操作更加安全
4、自動過流保護+進口5557火花保護系統
5、為主地毯量身定制非標設備
6、美之電可變電容器,出力穩定
7、美之電振蕩器,頻率更加穩定
設備應用:
依需整車地毯附件廠要求定制主地毯踏板焊接專用設備。適用范圍:大眾主地毯、豐田主地毯、奧迪主地毯、寶馬主地毯、吉利主地毯、沃爾沃主地毯等。合作廠商:一汽富晟、佩爾德、上海金榕、興遠東、吉興等。

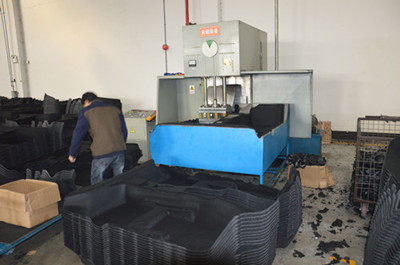

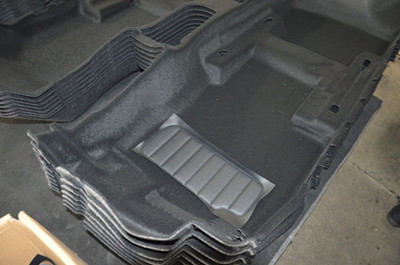

運用高頻機工作原理+油壓助力配合相應的地毯模具瞬間對主地毯踏板焊接的一種工藝,美之電展示主地毯踏板熱合機加工現場參考。
汽車腳墊焊接機工作原理:被加工的PVC、TPU腳踏皮在高頻上、下電極之間通過電磁波滲透使塑料相互摩擦生熱發生分子極性化現象,配合地毯模具加上一定壓力就可以達到熱合效果。
設備型號 | JD-15KWDT JD-25KWDT | 設備功率 | 15KW 25KW |
高壓輸入 | 25KVA 35KVA | 震蕩頻率 | 13.56MHz |
電源電壓 | 380V/50Hz | 加壓方式 | 油壓式 |
電子管型號 | 8T85RB 8725RB | 機械活動行程 | 200mm |
上壓板尺寸 | 450*290mm | 工作臺尺寸 | 900*500mm |
設備外觀尺寸 | 2300*1900*2190mm | 設備重量 | 1300KG |
1、高頻頻率13.56MHz,符合行業標準
2、PLC觸摸屏可儲存不同款式地毯焊接參數
3、雙導柱+銅導套定位,機頭更精準
4、整板激光切割,結實不變形
5、獨立控制操作臺,更加適合地毯作業
6、整機噴塑處理,外觀更加大氣
主地毯踏板熱合機主要配置:
1、電子管
精選8T25RB或8T85RB錦州華光電子管或者可按照客戶要求選用原裝日本東芝電子管;電子管核心部件具有性能平穩可靠、低故障、節能安全等優點并采用風冷工藝確保電子管壽命。
2、火花管
精選俄羅斯5557閘流管配合美之電高靈敏的電路板系統,因電流過大、模具不平或者材料雜質等原因?qū)е碌拇蚧鹉芩查g切斷高壓保護高頻模具的燒壞。
3、變壓器
精選純銅防水干式變壓器,故障底、性能可靠,確保設備輸出電流穩定性。
4、震蕩桶
采用自主研發高頻機震蕩桶,頻率穩定,出力強勁以及性能可靠;無錫金電電子設備有限公司根據不同產品、不同的機型以及不同的功率設計不同高頻桶。
5、液壓系統
采用日本油研電磁波控制油缸壓力及速度,調節方便,性能穩定。
6、PLC觸摸屏
采用臺灣臺達觸摸屏儲存不同地毯焊接參數,性能穩定可靠,儲存量大。
