高周波熔斷機設計H型龍門全封閉式結構,安全可靠;A3加厚鐵板激光切割,結實穩固,設計左、右自動滑臺操作,滑臺相互自鎖安全性極高;根據塑膠熔接需求量身定制,操作方便簡單;采用亞德客中封電磁閥由延時、熔接、定型、熔斷、上升時間控制增壓氣缸上、下運動,上壓板利用兩根導柱配合上、下導套控制機頭精準度;增壓壓力開關可控制,增壓壓力可控制,氣壓壓力可控制。

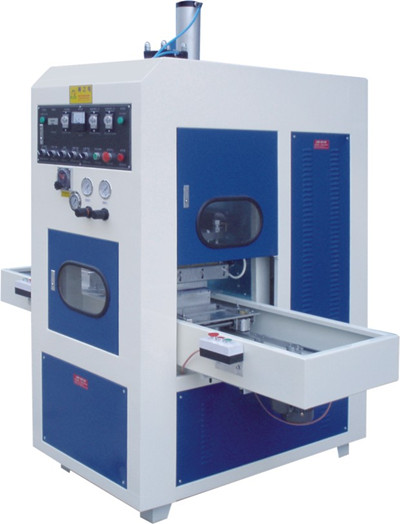

高周波熔斷機圖片(KS-8000AR KS-10000AR)
1、通過歐盟CE認證,安全、放心
2、電磁波泄露達到行業安全標準
3、中封式電磁閥,操作更加安全
4、自動過流保護+進口5557火花保護系統
5、定制不同形狀模具可生產不同產品
6、熔接+切斷一次性O(shè)K完成,對位方便準確
設備運用:

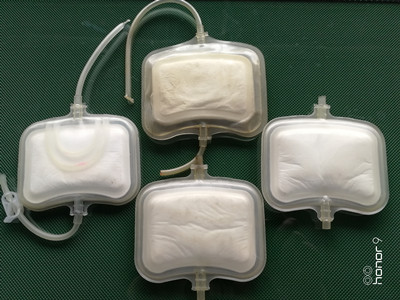

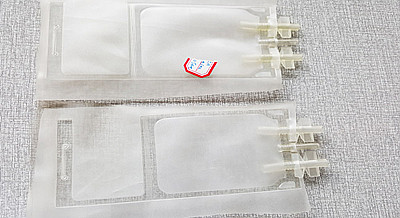

適用于TPU膜,PETG泡殼以及各種涂層刀刮布熔接+切斷一次OK。適用范圍:PETG吸塑泡殼,熱水袋,TPU氣袋,冰墊,氧氣袋,血壓計袋,眼鏡盒以及皮革商標。

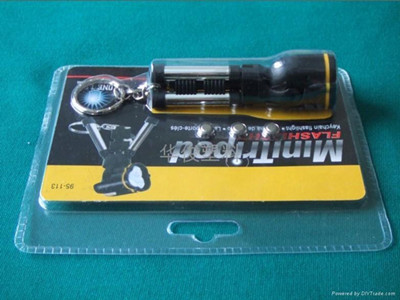

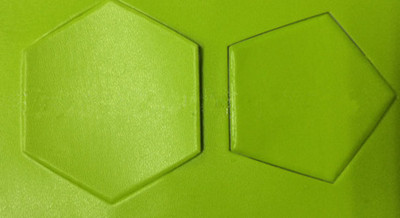

運用高周波工作原理+氣缸助力+增壓熔斷配合相應的高周波熔斷模具瞬間對塑料熔接工藝,特別適合連壓帶切的產品作業如PETG吸塑泡殼包裝、TPU膜熱合熔切、足球皮熔切等。
高周波熔斷機原理:
被加工的TPU、PETG塑膠膜在高周波上、下電極之間通過電磁波滲透使塑料相互摩擦生熱發生分子極性化現象,配合高周波模具加上一定壓力就可以達到熔接效果,熔接完成后增壓自動啟動把產品多余廢料切除達到一次性熔接+切斷效果。
設備型號 | KS-8000AR KS-10000AR | 設備功率 | 8KW 10KW |
高壓輸入 | 13KVA 16KVA | 震蕩頻率 | 27.12MHz |
電源電壓 | 380V/50Hz | 加壓方式 | 氣動+增壓 |
電子管型號 | 7T69RB E3069RB | 機械活動行程 | 200mm |
上壓板尺寸 | 350*500mm | 工作臺尺寸 | 400*600mm |
設備外觀尺寸 | 1900*1000*1850mm | 設備重量 | 950KG |
1、高頻頻率27.12MHz,符合行業標準
2、左、右自動滑臺,定位準確
3、雙導柱定位,機頭不易擺動
4、設計加強筋嵌入焊接方式,結實不變形
5、全封閉式操作,更加安全
6、無極加溫系統,更適合PETG吸塑泡殼
7、美之電振蕩器,性能更加穩定
8、二次增壓,壓力可達15-20T
高周波熔斷機主要配置:
1、火花管
精選俄羅斯5557閘流管配合美之電高靈敏的電路板系統,因電流過大、模具不平或者材料雜質等原因?qū)е碌拇蚧鹉芩查g切斷高壓從而有效地保護高頻模具的燒壞。
2、電子管
精選7T69RB或E3069RB(錦州華光)電子管品牌,同時可根據客戶要求采用原裝日本東芝電子管;電子管核心部件具有性能平穩可靠、效率高故障低、節能安全、壽命長等優點但是散熱系統必須考慮臺灣三巨風扇品牌。
3、變壓器
精選純銅防水干式變壓器,故障底、性能可靠,確保設備輸出電流穩定性。
4、震蕩桶
采用自主研發高頻機震蕩桶,頻率穩定,出力強勁以及性能可靠;無錫金電電子設備有限公司根據不同產品、不同的機型以及不同的功率設計不同高頻桶。
5、增壓缸
采用東莞玖隆增壓缸系統,增壓行程可控制,壓力根據工作臺面、模具大小可定制。
