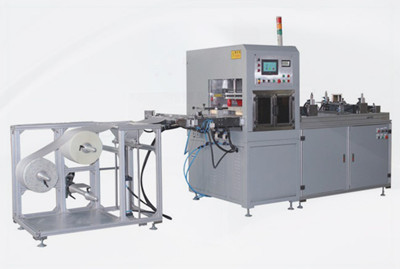

全自動尿袋膜熱合機設計四柱龍門全封閉式結構,安全可靠;A3整板激光切割,機架結實穩固;運用PLC伺服控制拉料定長、自動裁切,色標定位,自動穿管,自動焊管等技術;各項精度極高完全滿足尿袋膜熱合工藝,前后兩套色標定位傳感器解決拉料定長及裁切定長;主要分為上料裝置、定位裝置、高周波焊接區域、拉料裝置以及裁切裝置組成。
全自動尿袋膜熱合機(JD-8000SMP JD-10000SMP)
1、通過歐盟CE認證,安全、放心
2、電磁波泄露達到行業安全標準
3、中封式電磁閥,操作更加安全
4、自動過流保護+進口5557火花保護系統
5、PLC人家界面操作,操作方便
6、紅外線定位,精準無誤
7、自動裁切,自動收集
設備運用:

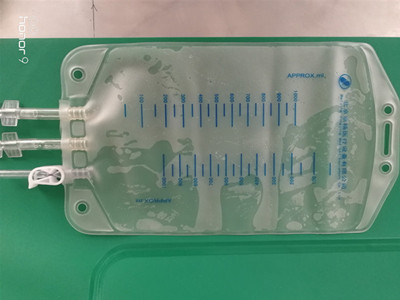

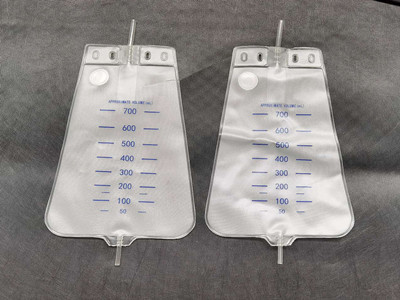

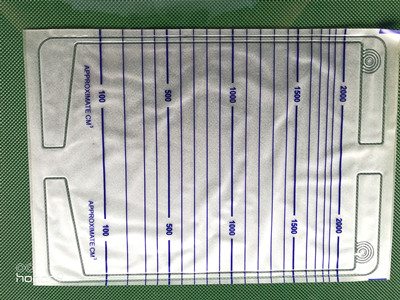

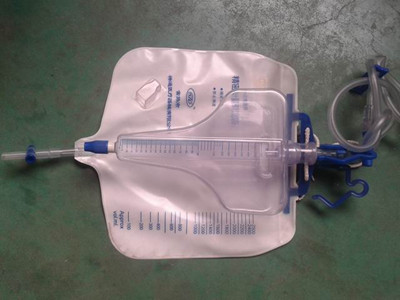

適用于全自動醫用膜熱合塑料材質主要有PVC醫用膜、TPU醫用膜等;適用范圍:廢液袋、導尿袋,引流袋,造口袋,藥袋,血袋,排尿袋、豪華尿袋等。
運用高周波工作原理+氣缸助力配合相應的尿袋模具瞬間對塑膠熔接一種工藝,特別適合醫用膜材熱合如尿袋膜、藥袋膜、導尿袋等。
全自動尿袋膜熱合機工作原理:
被加工的PVC\TPU尿袋膜在電磁波上、下電極之間通過電磁滲透相互摩擦使塑料瞬間產生分子極性化現象,配合高周波模具加上一定壓力就可以達到熔接效果。
1、高頻頻率27.12MHz,符合行業標準
2、私服電機控制,定位更加精準
3、四導柱定位,機頭不易擺動
4、設計加強筋嵌入焊接方式,結實不變形
5、全封閉式操作,更加安全
6、全部采用不銹鋼面板,清潔方便
7、美之電振蕩器,性能更加穩定
設備型號 | JD-8000SMP JD-10000SMP | 設備功率 | 8KW 10KW |
高壓輸入 | 13KVA 16KVA | 震蕩頻率 | 27.12MHz |
電源電壓 | 380V/50Hz | 加壓方式 | 氣動式 |
電子管型號 | 7T69RB E3069RB | 機械活動行程 | 200mm |
上壓板尺寸 | 400*550mm | 工作臺尺寸 | 450*550mm |
設備外觀尺寸 | 4200*1300*1800mm | 設備重量 | 800KG |
高周波尿袋膜熱合機主要配置:
1、電子管
精選7T69RB、E3130RB(錦州華光)電子管品牌,同時可根據客戶要求采用原裝日本東芝電子管;電子管核心部件具有性能平穩可靠、低故障、節能安全、壽命長等優點但是散熱系統必須考慮臺灣三巨風扇品牌。
2、火花管
精選俄羅斯5557閘流管配合美之電高靈敏的電路板系統,因電流過大、模具不平或者材料雜質等原因?qū)е碌拇蚧鹉芩查g切斷高壓從而保護高頻模具的燒壞。
3、變壓器
精選純銅防水干式變壓器,故障底、性能可靠,確保設備輸出電流穩定性。
4、震蕩桶
采用自主研發高頻機震蕩桶,頻率穩定,出力強勁以及性能可靠;無錫金電電子設備有限公司根據不同產品、不同的機型以及不同的功率設計不同高頻桶。
5、PLC伺服
采用臺達PLC觸摸屏、臺達伺服電機、臺達伺服驅動,穩定性強,精度高.
