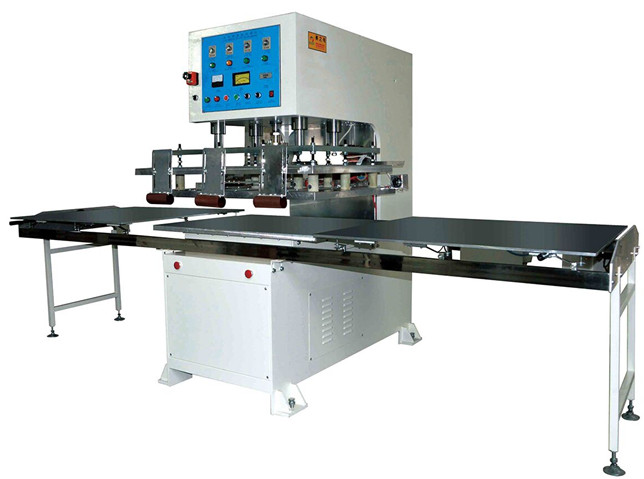

羽絨服高周波壓花機設計功率12KW和15KW，依據常熟羽絨服輔料壓花工藝要求設計上壓板730*900mm滿足不同規格羽絨服加工工藝，防止模具及面料在壓花過程中錯位設計手動滑臺操作，定位方便精準；設備加壓系統選用氣動和液壓兩種模式，滿足不同客戶不同模具的多元化需求；機頭設計四導柱配合高頻軸及導套同心定位，上下平穩不偏移。
1、高頻頻率27.12MHz,符合高頻行業標準
2、手動滑臺操作，定位更加精準
3、四導柱+導套定位，上下平穩可靠
4、無極加熱系統，溫度可隨意調節
5、氣壓/油壓系統，可自由選擇配置
6、上壓板730*900mm，滿足不同尺寸壓花工藝
羽絨服高周波壓花機原理：被加工的羽絨服面料在上、下電磁波電場內配合相應的模具瞬間壓花成型的一種工藝，花型立體效果強，字母凹凸感清晰。
1、上壓板經CNC深度加工及打孔，平整度極高
2、水平板經磨床加工及CNC打孔，同心度極高
3、氣缸/油缸安裝板經CNC加工打孔，同心度極高
4、設備整板激光切割，結實可靠
5、羽絨服壓花專用震蕩桶，電流更加穩定
6、高靈敏5557火花保護器
7、自動過流保護系統
設備型號 | JD-12KWAS | JD-15KWAS |
設備功率 | 12KW | 15KW |
高頻輸入 | 20KVA | 25KVA |
電源電壓 | 380V |
加壓方式 | 氣動+增壓 |
電子管型號 | E3130RB | 8T85RB |
上壓板尺寸 | 730*900mm | 800*1000mm |
推盤尺寸 | 900*1140mm | 920*1140mm |
設備尺寸 | 1600*1200*2050mm | 1600*1200*2050mm
|
設備重量 | 實物為準 | 實物為準 |
羽絨服高周波壓花機主要配置：
1、電子管
采用日本原裝東芝電子管8T85RB；電子管核心部件具有性能平穩可靠、低故障、節能安全、壽命長等優點。
2、火花管
精選俄羅斯5557閘流管配合美之電高靈敏的電路板系統，因電流過大、模具不平或者材料雜質等原因?qū)е碌拇蚧鹉芩查g切斷高壓從而保護高頻模具的燒壞。
3、震蕩桶
采用自主研發高頻機震蕩桶，頻率穩定，出力強勁以及性能可靠；無錫金電電子設備有限公司根據不同產品、不同的機型以及不同的功率設計不同高頻桶。
