高頻裁斷機依據TPU膠膜/PVC夾網布/PETG吸塑/APET泡殼紙卡熱合+裁切一次性完成工藝的要求設計C型式四工位自動轉盤式結構；設備運轉過程：人工擺料-自動旋轉-自動熱合-自動裁斷-人工提料/自動吸盤提料等操作方式可依據用戶需求量身定制；配合專用的高周波熔斷模具操作方便簡單，時間和電流可自行調節滿足產品工藝需求。

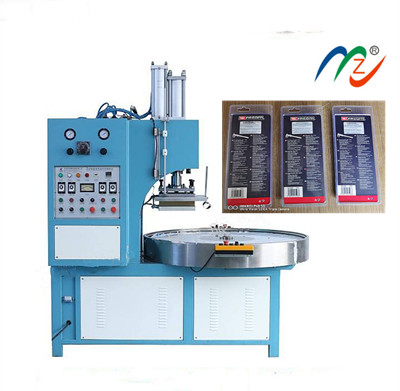

高頻裁斷機JD-8000AGR/JD-10000AGR
1、通過歐盟CE認證，安全、可靠
2、抗干擾電磁泄露符合行業標準
3、中封電磁閥控制增壓缸更安全
4、自動過流保護+5557火花保護
5、熔接+裁斷一次性完成，熔斷壓力可調節
6、四工位自動轉盤,操作更加方便
設備運用：

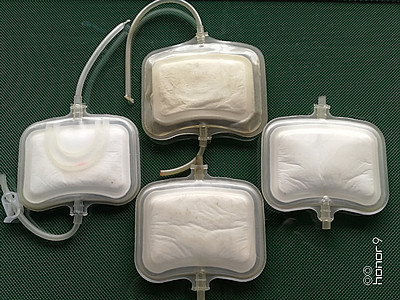

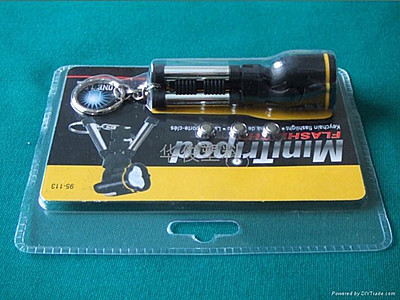

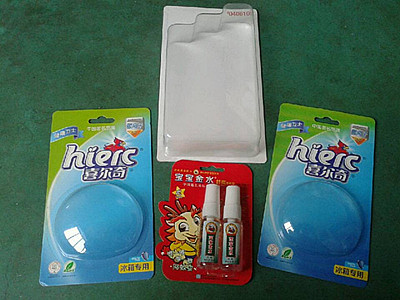

適用于TPU膠膜、PVC夾網布、PETG吸塑、APET泡殼及吸塑紙卡熱合封口+裁斷一次性完成工藝如血壓計袋、熱水袋、冰墊、吸塑泡殼、吸塑紙卡、牙刷包裝、化妝品包裝、日用品包裝等。
高頻裁斷機工作原理：
被加工的PETG、APET、TPU膠膜及PVC夾網布在電磁場上、下電極之間相互摩擦生熱使塑膠分子瞬間發生極性化現象，配合相應高周波熔斷模具加上一定壓力使產品瞬間熔接+裁斷一次完成的工藝。
設備型號 | JD-8000AGR JD-10000AGR | 設備功率 | 8KW 10KW |
高壓輸入 | 13KVA 16KVA | 震蕩頻率 | 27.12MHz |
電源電壓 | 380V/50Hz | 加壓方式 | 氣動+增壓 |
電子管型號 | 7T69RB E3069RB | 機械活動行程 | 200mm |
上壓板尺寸 | 350*500mm | 工作臺尺寸 | 400*600mm |
設備外觀尺寸 | 1900*1000*1850mm | 設備重量 | 2000KG |
1、高頻頻率27.12MHz，符合行業標準
2、四工位自動轉盤式操作，定位方便簡單
3、增壓缸水平板設計嵌入式焊接工藝，結構可靠
4、雙導柱加粗結構，壓力均勻可靠
5、無極加溫系統，更適合吸塑泡殼產品工藝
6、二次增壓壓力可達20T，壓力可調
高周波熔斷機主要配置：
1、火花管
精選俄羅斯5557閘流管配合美之電高靈敏的電路板系統，因電流過大、模具不平或者材料雜質等原因?qū)е碌拇蚧鹉芩查g切斷高壓從而有效地保護高頻模具的燒壞。
2、電子管
精選7T69RB或E3069RB（錦州華光）電子管品牌，同時可根據客戶要求采用原裝日本東芝電子管；電子管核心部件具有性能平穩可靠、效率高故障低、節能安全、壽命長等優點但是散熱系統必須考慮臺灣三巨風扇品牌。
3、變壓器
精選純銅防水干式變壓器，故障底、性能可靠，確保設備輸出電流穩定性。
4、震蕩桶
采用自主研發高頻機震蕩桶，頻率穩定，出力強勁以及性能可靠；無錫金電電子設備有限公司根據不同產品、不同的機型以及不同的功率設計不同高頻桶。
5、增壓缸
采用東莞玖隆增壓缸系統，增壓行程可控制，壓力根據工作臺面、模具大小可定制。
