高周波通管機設計C型左右滑臺式結構，推盤滑臺可依需定制手動/自動操作方式及滑臺板安全保護罩；采用兩套亞德客4V410中封電磁閥分別控制主氣缸和轉換氣缸上下活動，分別由延時、一次熔接、一次定制、二次熔接、二次定型、上升時間控制設備焊接過程；機頭上壓板設計四導柱+導套使機頭更加穩定非常適合高周波銅管模具要求精度。

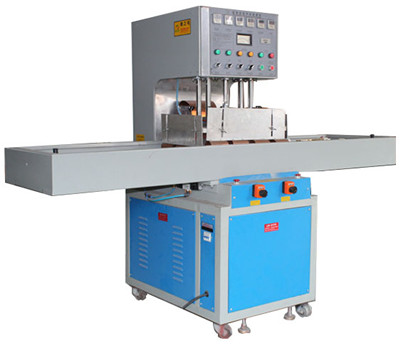

高周波通管機（JD-5000MS JD-8000MS）
1、兩次高周波自動切換，無需移動模具
2、設計兩組電容片滿足不同輸出功率需求
3、通過歐盟CE認證，安全、放心
4、電磁波泄露達到行業安全標準
5、中封式電磁閥，操作更加安全
6、自動過流保護+進口5557火花保護系統
7、定制不同形狀模具可生產不同產品
設備運用：

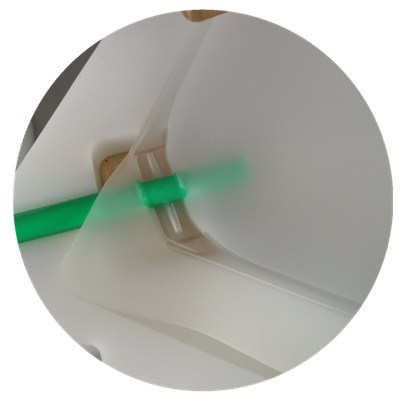

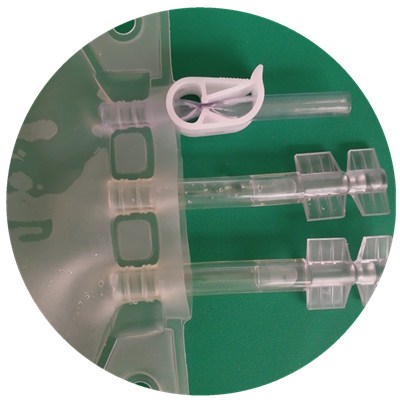

適用于PVC、TPU塑膠桶膜或壓延膜+塑料管一次性焊接完成的工藝。適用范圍：藥袋、血袋、氣袋、座椅腰托氣囊、按摩氣袋等。
運用高周波工作原理+兩次高周自動切換功能配合相應的通管模具使產品四周和氣管自動焊接完成一種工藝，特別適合桶膜或壓延膜焊接氣管的產品如藥袋、血袋、腰托氣袋等。
1、高頻頻率27.12MHz，符合行業標準
2、左、右手動/自動滑臺，對位精準靈活
3、四導柱+導套定位，適合焊管模具精度需求
4、可按照醫用設備要求量身定制
5、時間及調接電流設計數顯式，方便記錄
高周波通管機工作原理：
被加工的PVC/TPU塑膠膜在高周波上、下電極之間通過電磁波滲透使塑料相互摩擦生熱瞬間發生分子極性化現象，配合焊管模具加上一定壓力就可以使膜材與塑料管一次性達到熱合效果。
設備型號 | JD-5000MS JD-8000MS | 設備功率 | 5KW 8KW |
高壓輸入 | 8.5KVA 13KVA | 震蕩頻率 | 27.12MHz |
電源電壓 | 380V/50Hz | 加壓方式 | 氣動式 |
電子管型號 | 7T85RB 7T69RB | 機械活動行程 | 200mm |
上壓板尺寸 | 300*450mm | 工作臺尺寸 | 400*600 |
設備外觀尺寸 | 1900*1300*1800 | 設備重量 | 500KG |
高周波通管機主要配置：
1、電子管
精選7T85RB/7T69（錦州華光）電子管品牌，同時可根據客戶要求采用原裝日本東芝電子管；電子管核心部件具有性能平穩可靠、低故障、節能安全、壽命長等優點但是散熱系統必須考慮臺灣三巨風扇品牌。
2、散熱風機
精選臺灣三巨散熱風扇，出風大，噪音小以及使用壽命長，是電子管安全使用的保護傘。
3、變壓器
精選純銅防水干式變壓器，故障底、性能可靠，確保設備輸出電流穩定性。
4、震蕩桶
采用自主研發高頻機震蕩桶，頻率穩定，出力強勁以及性能可靠；無錫金電電子設備有限公司根據不同產品、不同的機型以及不同的功率設計不同高頻桶。
