基本的高周波機器電路圖怎么看?這是很多高周波機器維修新手非常想知道的問題，其實要看懂高周波機器電路圖并不難，需要了解一下高周波機器電路圖的基本特點與識讀方法基本就可以入門了，這里說的只是入門，因?yàn)楦鱾€(gè)廠家高周波機器的電路圖標注方法并不一樣，但大部分還是有相同的地方的，所以我們要從最基本的高周波機器電路圖入門入手，才能學習分析更復雜的高周波電路圖。

高周波機器電路圖識讀方法

1、三個掌握要點

01 掌握各種機器的電路圖中圖形意義、標注規則、符號含義和使用方法等，記不住不要緊，但要看著電路圖能找到對應元件。

02 掌握一定的電氣系統的工作原理，尤其是電氣元件的電路輸出和輸入。

03 掌握承修高周波機器的電器布置情況。

2、一種兩路的技巧

01一種機型

精心分析一種機型的典型電路，掌握各個系統之間的接線特點和規則，進而了解一個高周波機器廠家電路特點。

02 兩路理順

第一，順向：從總電源找到高壓變壓器二極管正極和負極，順著電路，流向找從二極管正極出發到震蕩桶電容濾波再到高壓電子管，二極管負極到可調電阻到電流表到接地。

第二，逆向：逆著電流表方向從可調電阻到二極管負極到高壓變壓器；從電子管到電容濾波到二極管正極到高壓變壓器到接觸器到總電源。

選擇一種路徑或者兩種路徑結合的方法去理順，善于將一個復雜的高周波回路簡化，這樣有利于快速理清高周波機器電路結構。

高周波機器電路圖的基本特點

電路圖通?？梢钥醋?/span>3個部分來閱讀處理，最上面、最下部和中部。

  最上面部分為控制面板電路，其中標明了下降時間、熔接時間、定型時間、上升時間位置及電流表顯示、自動/手動、高周波開關及按鈕、指示燈等。中間部分是高周波機器上的電氣元件及連線。最下面的高壓控制電路，包括高壓變壓器、二極管、震蕩桶、電子管等位置。

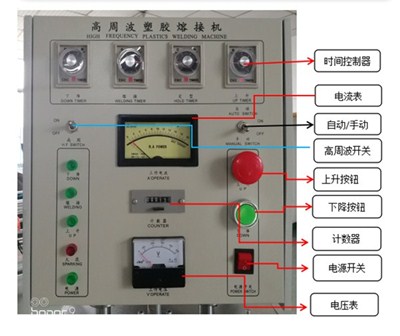

01電路圖最上部

如下圖所示，在美之電高周波機器電路圖中，控制面板置于最上部。

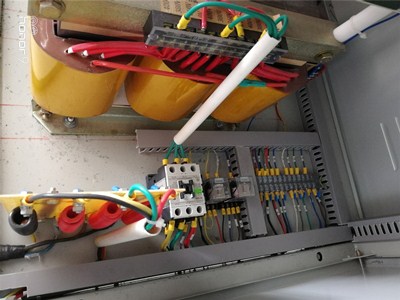

02電路圖最下部

如下圖所示，高壓控制電箱最下部，用圖中最下面一條導線表示。

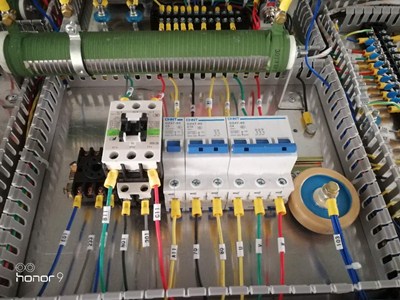

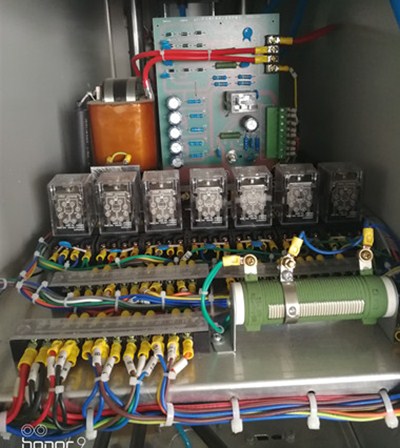

03中間部分

如下圖所示，美之電高周波機器電路圖中，中間部分是設備的電氣元件及連線。

04電流路徑

電流方向基本上是從上到下，電流流向?yàn)殡娫凑龢O→保護裝置→開關→用電器→搭鐵→電負極，形成簡明的完整回路。相關文章資訊：高周波電路圖維修講解技巧
