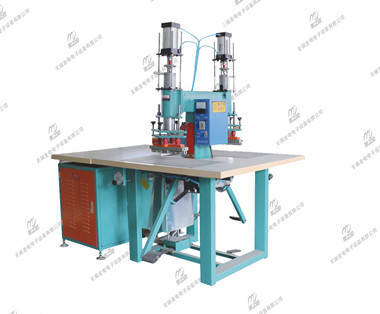

雙頭高頻塑料熱合機電路圖是很多老鐵們一直都想要一份設備維修接線圖，江蘇高周波廠家為用戶需求今天拱讓出美之電生產雙頭腳踏氣動式機器，型號KS-5000F/S及KS-8000F/S設備相關接線圖紙，老鐵們注意了，這份圖紙指針美之電機器，其它廠家機型謹慎操作，僅供參考。

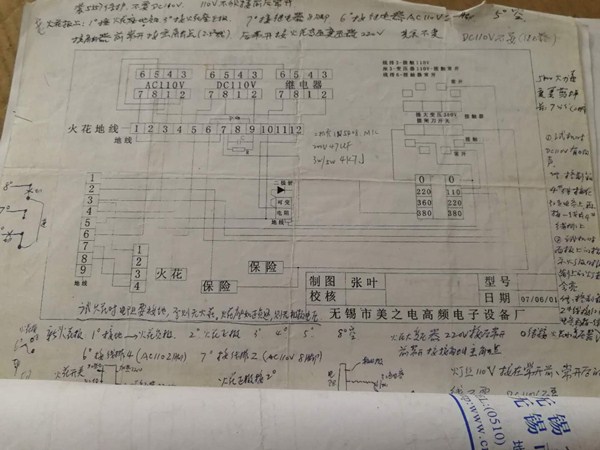

雙頭腳踏高頻塑料熱合機控制箱電路圖

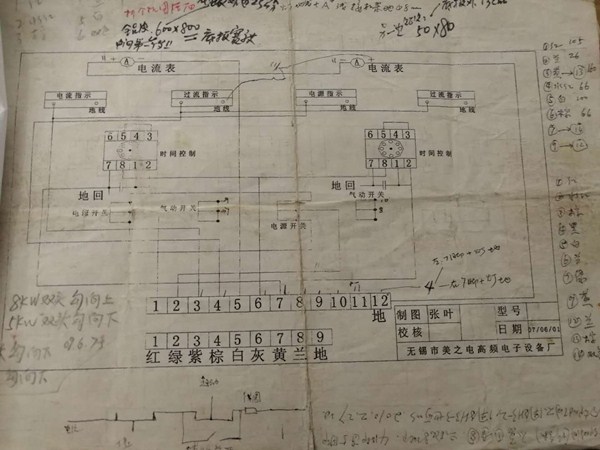

雙頭高頻塑料熱合機機箱電路圖
首先我們簡單了解一些這款高頻塑料熱合機主要有哪些零部件組成，并熟悉各個零部件之間用途，方便日后維修。咨詢熱線:13914117969
1、電子管：安置在機箱震蕩桶中心位置，通電時會發亮物體，本機核心零部件；
2、接觸器：安置在燈絲變壓器上面三相吸合開關；
3、整流器：安置在高壓變壓器側上位6根綠色陶瓷整流器；
4、時間制：安置在控制電箱內調整焊接時間長度零件，左右各一個；
5、腳踏開關：安置在腳踏踏板及頂桿交匯電控盒內；
6、高壓變壓器：安置在機箱一側獨立大變壓器；
7、燈絲變壓器：安置在機箱一側靠右小變壓器，提供電子管燈絲電壓；
8、可調電阻：安置在燈絲變壓器左邊，鎖定高頻電流大小
9、柵極電阻：安置在大圓桶側面綠色陶瓷電阻，控制電子管柵極；
10、電容：安置在大圓桶底部?jī)蓚€(gè)，頂部1個；8KW頂部5個
11、電磁閥：安置在機架木板鐵梁架上，左、右兩個電磁閥。

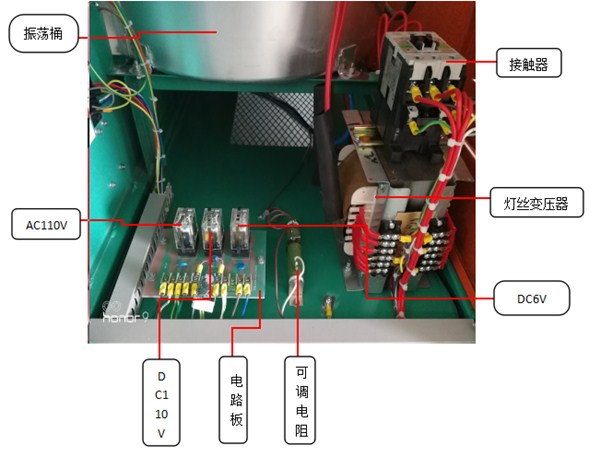

12、AC110V/DC110V/DC6V繼電器：從左到右是AC110V，控制電路繼電器；中間是DC110V，控制火花繼電器；右邊是DC6V，控制過流繼電器。
13、風扇：安置在大圓桶底部，主要提供電子管扇熱
14、電源開關：安置在控制箱上電源開關，雙聯開關。
15、氣動開關：安置在控制箱上氣動開關，左右各一個，分別控制左右氣缸；
熟悉以上高頻塑料熱合機設備15個零部件用途，對維修這款設備就不是什么難事，總之用戶要勤動手都可以解決常見故障。咨詢熱線:13914117969
