雙頭腳踏油壓式高頻壓花機_高周波壓花機安裝說明 咨詢熱線：13914117969

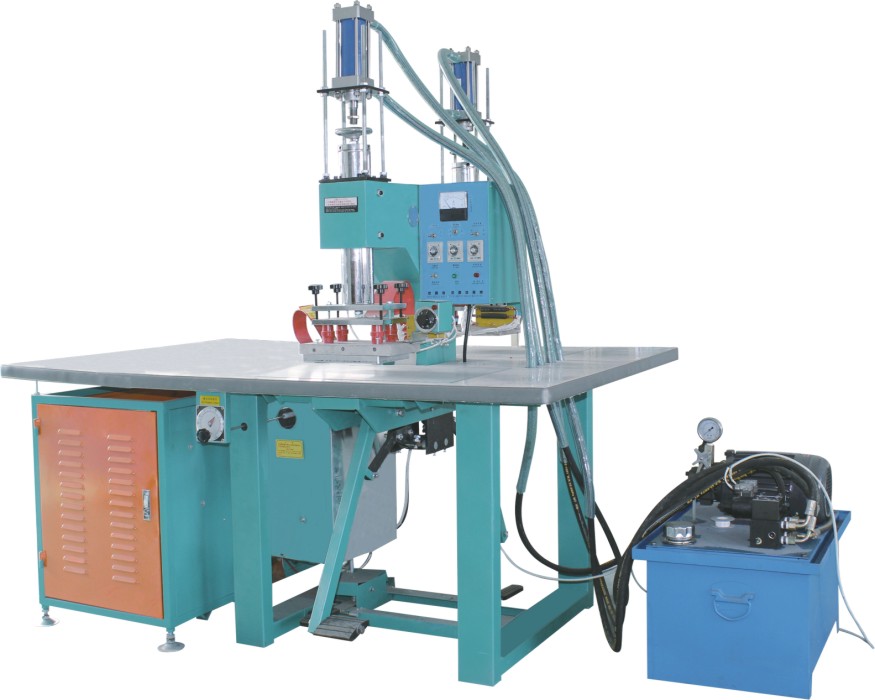

雙頭腳踏油壓式高頻壓花機
首先歡迎您購買無錫金電電子設備有限公司所生產“美之電”牌雙頭腳踏式高頻機系列內雙頭腳踏油壓式高頻壓花機設備，本設備采用油壓系統操作，壓力穩定適合各種皮具壓花、壓痕、壓印等。
在安裝本設備之前要先了解高頻壓花機工作原理及設備基本特點后進行安裝，本設備主要有五大安裝范圍：1、機臺與諧振腔連接 2、控制線路連接 3、安裝電子管方法 4、安裝電源線 5、油管線路連接 ,以下是詳細連接介紹。
?設備安裝
1、機臺與諧振腔連接
首先將機箱震蕩桶與機臺側面調節電容器護罩對接，震蕩桶邊緣螺絲孔與護罩側面兩邊的4個孔對齊，后用隨機中直徑4自攻螺釘擰緊。再將震蕩桶底座上的寬銅片與機架支架螺絲孔相連接。然后再將護罩中間引出的高頻銅片與振蕩器拉鉤螺絲擰緊固定，注意不要使高頻銅片與兩側的電容器片相碰連。
2、控制線路連接
將機臺支架中部引出的矩形插頭、加熱線（220V）、接地線以及火花抑止器插頭分別與機箱上的插座相對應的連接起來即可。
3、安裝電子管方法
(1) 取下機箱的木板
(2) 將電子管直接放入震蕩桶中心塑料管座上。
(3) 將震蕩桶周率圈上兩根銅帶與電子管陽極（燈絲）分別連接（注意：兩根銅帶沒有正反，但是不能搭接在一起），再M10扳手上下用力擰緊。周率圈上的柵極銅片與電子管柵極連接（M4銅螺絲）（注意不要將銅片與周率圈接觸）。
(4)蓋好木板（木板是平面度可以調節機箱上頂木板的螺絲）。
4、安裝電源線
本機電源線為四芯電纜，其中兩色線為零線。注意將其它三根火線接至380V、5KW用30A，8KW用63A刀閘的火線，為確保人身安全請務必接入地線。
5、油管線路連接
(1)、本機雙頭左右各兩根油管，兩個電磁閥控制左右油缸上升和下降，把左右油管相對應分別連接在電磁閥油泵左右接頭上并擰緊。
(2)、電磁波控制線與設備引導四芯線相對應顏色連接
(3)、油缸電源線應采用單獨的斷路器控制，注意：電機正反轉。
注：想了解更多雙頭油壓高頻壓花機_高周波壓花機相關信息請閱讀相關介紹
地址：江蘇省無錫市八士鎮芙蓉工業園35號
公司名稱：無錫金電電子設備有限公司
電話：13914117969 黃 保華
網址：kamocom.com.cn
