高周波應用原理：
  高頻介質加熱是20世紀60年代發展起來的一門新技術，它的運用領域非常廣闊，目前廣泛應用于塑料熱合、木制品、農副產品的加熱和烘干、殺蟲滅菌等方面。高頻加熱的熱量主要是依靠每秒鐘幾萬次、幾百萬次甚至幾億次的電磁場變化對物體進行作用所產生，高頻加熱可根據不同的頻率范圍可分為高頻感應加熱、高頻介質加熱、高頻等離子加熱以及微波加熱等。高頻感應加熱所使用的頻率通常在100千赫至一兆赫之間，高頻介質加熱和高頻等離子加熱通常在一兆赫至100兆赫之間，微波加熱則在300兆赫以上，高頻介質加熱的主要對象是電介質即絕緣體，介質在高頻電場中被反復極化，介子運動的能量增加，相互“摩擦”而產生熱量，從而達到被加熱的目的，由于介質加熱比通常的傳導和對流加熱工藝具有速度快、加熱均勻及熱效率高等優點，所以在現代工業中被廣泛運用。

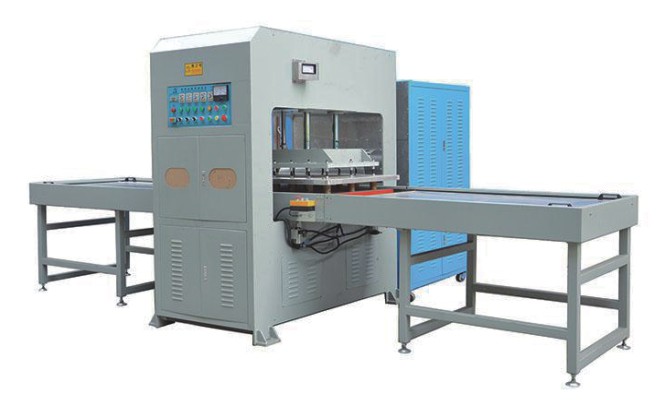

                【雙頭高周波機】                                                 【單頭高周波機】
  高頻介質加熱技術運用在塑料包裝中的設備為高頻熱合機即高周波機，其輸出頻率在20至41兆赫，國內制造的高周波機的輸出頻率一般為27.12兆赫，而國外高周波機輸出頻率為40.68兆赫，高周波機是將交流電變成直流電，再由直流電變成高周波的設備，最后將高頻功率輸送給負載。

一：高周波設備主要由三部分組成：
1、電源
2、高頻振蕩器和加熱裝置
3、工作電容器和被加熱物體

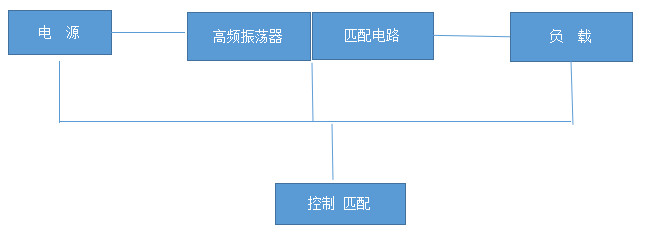

                                              【高周波原理方框圖】

Pv = 0．556fstg8．E x l0 一 (瓦 ／ 厘 米 )

其中 ：E為電場強度 (千伏 ／毫米 )，頻率單位 為兆赫。

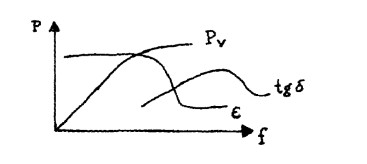

在高頻波段內功率密度 Pv、介電常數e和損耗角正切tg8隨頻率f的變化關系如圖二所示 。

         【高周波機頻率與功率密度關系圖】

2．頻率與選擇性加熱的關系
當電場強度和頻率一定的情況下，介質所吸收的功 率完全取決于它本身的損耗因數 。

3．頻率與工作電容器尺寸的關系

d ： (一端饋電 )d ： (中心饋 電 )

f 8 ± 8 d 為臨界值 (電極最大尺寸不得超過 d)；f一頻率 (兆赫 )； dm一單位為米 。

4．頻率與負載電阻的關系

Rp=

其中：f一頻率(兆赫)   C一電容量(微微法)

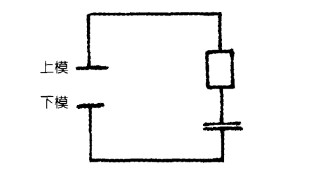

高周波機上 、下模在工作時可以等效看成有負載的電容器,其等效電路如圖三所示。

                【 等效電路圖 】

5．頻率與滲透深度的關系

△ := 21Tftg8 √￡ ho=C／f (C為波的傳遞速度 )

高周波機的工作頻率為 20—41兆赫，塑料熱合過程中工作電容器極板間的高頻電壓很高,容易產生打火和擊穿現象。
