1．序

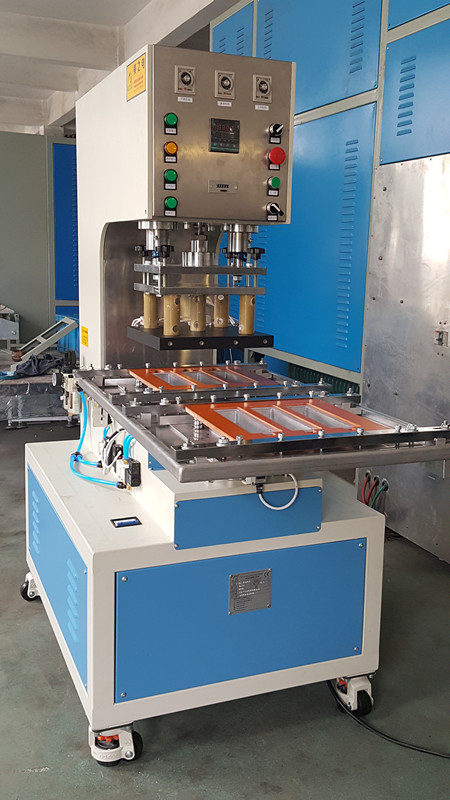

本設備為單頭轉盤式操作，設計獨特，特別適合一次性醫療產品的包裝作業，利用加熱原理，使吸塑產品（PVC、PETG、APET、PET、GAG）和杜邦紙（特衛強紙）粘合。

2設備特性

2.1生產操作方式

本機設計手動轉盤式操作，兩個工作位手動左右旋轉使用，操作員只需擺放好產品，手動轉盤到位，觸發微動開關，模具就會隨機頭自動下降（延遲）、熱合、上升，全部過程自動完成，操作簡單安全，操作人員無需經過特別培訓。

2.2粘合溫度的調節

   本機利用智能式溫度控制器，邏輯電平輸出，比例控制固態繼電器，使發熱裝置溫度穩定，誤差±1℃，從而保證粘合質量。

急停開關：在正常工作過程中，如果有緊急情況發生，可以按動急停開關，使設備停止動作，機頭自動上升回到原位。

2.3上升距離

   本機內設有一個三位電磁閥，可以根據產品的高度，利用上升時間，隨意調節氣缸上升距離，以減少氣缸推出和退回的時間，提高生產效率。

3 安裝說明

3．1安裝位置

本機應遠離易產生高溫的物體，且避免安裝于潮濕、易受雨水浸及灰塵等物侵襲的地方，以免引起內部電子器件的損壞和漏電。

由于設備內部發熱器件會產生一定的熱量，應選擇通風條件良好的環境安裝設備，如果必須將設備安裝于墻角，應與墻體保特至少15MM距離，以利于設備散熱。

3．2電源供應

本機電源：220V（具體請參考設備銘牌所示）

輸入電力6.5KVA，應在設備外安裝30A空氣開關與保險絲；

注意：本設備必須安裝接地線，以策安全！

3．3氣源供應

本設備所有機械動作需要壓縮空氣的推動，需配備至少3.5HP以上的空氣壓縮機。氣壓的大小可以參照氣壓表顯示的讀數，利用設備上的氣壓調節器調節器節，設備正常工作氣壓為0.5-0.6Mpa；

注意：調節時一定拔起調節旋鈕才能轉動，否則會損壞氣壓調節器。

3．4轉盤安裝

先將轉盤中心軸套入到設備機頭正前方中心軸套內，手動正反來回旋轉幾次即可。

3．5安裝模具

將模具平放于轉盤上，使模具中心基本和設備上壓板的中心一致，用夾具固定好模具。

3．6調校模具

3．6．1請先關閉設備控制面板上的“自動開關”；

3．6．2 打開設備左側機箱上的“總電源開關”，再打開設備控制面板上的“電源開關”，此時面板上的電源指示燈亮，所有控制電路都已通電；

3．6．3 點動控制面板上的“上升”按鈕，讓機頭上升到最高位置；

3．6．4 將下模具放置于轉盤板上，手動轉盤到位后，點動控制面板上的“下降”按鈕，此時可視模具的對位情況，輕輕移動下模具，模具完成對位（注意：調節時可將氣壓調小，以免機頭下降過快損壞模具）；

3．6．5 輕輕點動“下降”按鈕，讓上模具緊壓于下模具上，放松設備上電極板上方的4個模具平行調節螺絲；點動“上升”按鈕，讓平行調節板上升約6-10MM，擰緊模具平行螺絲；

3．6．6 點動“上升”按鈕，讓設備機頭上升至最高位置；

注意：以上步驟可重復進行，方可將模具平行程度調節完成！

4．操作說明

4．1操作步驟

4．1．1完成模具對位和平行調節后，方可進行產品生產操作；

4．1．2將控制面板上面的“自動開關”打開；

4．1．3各參數的設置：

A:延遲（下降）時間：約1～2秒，其設置標準是模具從正常位置下降到壓緊下模上的產品所需時間，加上0.5秒；

B:熱合時間：一般設定為2～5秒；此時間為粘合時間，主要作用是完成產品粘合作業；

C:上升時間：一般設定為1～3秒，利用此時間的長短可控制機頭上升的高度，其設定標準為，在生產周期完成后，機頭自動上升的高度，能方便轉盤順利旋轉出來；

4．1．4熔接溫度：將溫控器的溫度設定于110℃～120℃；

溫控器的使用，詳見附件CHB智能溫度控制儀使用說明書！

4．1．5將需要加工的產品放于下模上，手動推盤到位，機頭自動下降、熔接、上升，相應指示燈也會同時點亮；

4．1．6取出產品，確認產品熔接效果，如果熔接不充分，可以適當增加熔接時間，或者升高熔接溫度，反之則減少相應參數；以上步驟可反復進行，直至生產出完美合格的產品為止；

4．2操作注意事項

4．2．1 請務必明白本設備的具體操作程序，方可操作本設備；

4．2．2 在設備上模板有高溫，請勿觸碰，以免燙傷；

4．2．3  在裝卸、調試模具平行度時，請關閉“自動開關”；

4．2．4 開機時，先打開設備下方機箱上的“總電源開關”，再打開控制面板上的“電源開關”；

4．2．5關機時，依次關閉控制面板上的“自動開關”、再關閉設備下方機箱上的“總電源開關”，最后斷開氣源；

4．2．6 本機由一個員工操作相應的左右轉盤工作位，其它無關人員請勿站立于設備旁，以免無意碰觸相關按鈕，造成設備動作，發生危險；

4．2．7 設備上嚴禁放置液體物品，以免滲入設備內發生故障；

4．2．8 嚴禁在開機狀態下移動本機，否則有損壞設備的危險；

4．2．9 設備內部有三位五通電磁閥，有輕微漏氣現象，每次開機時，請?jiān)凇白詣?dòng)開關”關閉的情況下，點動“上升”按鈕，使機頭上升，否則機頭會快速下降而撞擊下模；

4．2．10操作時，請勿上下模具或上下電極直接接觸，以免因短路而損壞設備元件；

4．2．11轉盤旋轉進和旋轉出時，嚴禁操作員將身體任何部位放于轉盤內側及兩側，以免轉盤運動時造成傷害；

4．2．12非專業維修人員，請不要拆開設備防板，企圖對設備進行維修，以免造成成危險。

5．保養說明

5．1加工一定數量產品后，如果模具有灰塵及碳化物，應以酒精擦洗；

5．2設備內應每月清理灰塵一次；

5．3設備活動部位必須二至三個月加潤滑油一次，保證潤滑及使用壽命；

5．4請隨時注意清理設備周邊雜物，否則會影響設備散熱而損壞；

5．5壓縮空氣的水分會存積于空氣過濾器的水瓶內，每次使用前請排除水瓶內的積水，以免損壞氣動元件；
