高頻機_高頻UPS電源組成及名稱來由

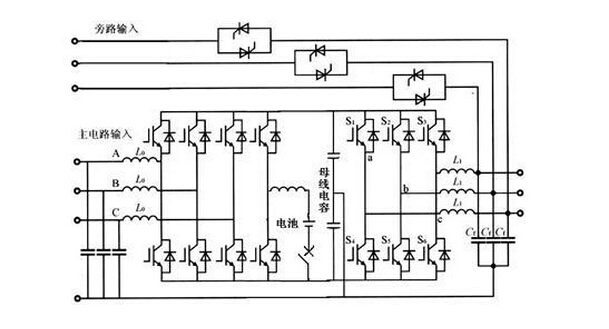

高頻UPS電源又簡稱高頻機,通常由高頻整流器,電子管、振蕩器,變壓器和高頻電路組成,整流器可以通過控制加在其門極的驅動來控制IGBT的開通與關斷,IGBT整流器開關頻率通常在幾K到幾十KHz,甚至高達上百KHz,相對于50Hz工頻UPS電源,稱之為高頻UPS電源或者高頻機。典型的高頻機拓?fù)淙缦拢?BR>
高頻UPS電源工作方式簡要介紹
高頻UPS整流屬于升壓整流模式,其輸出直流母線的電壓一定比輸入線電壓的峰峰值高,一般典型值為800V左右,如果電池直接掛接母線,所需要的標配電池節數達到67節,這樣給實際應用帶來極大的限制。因此一般高頻UPS會單獨配置一個電池變換器,市電正常的時候電池變換器把母線800V的母線電壓降壓到電池組電壓;市電故障或超限時,電池變換器把電池組電壓升壓到800V的母線電壓。從而實現電池的充放電管理。由于高頻機母線電壓為800V左右,所以逆變器輸出相電壓可以直接達到220V,逆變器之后就不再需要升壓變壓器。
高頻UPS電源應用
當前由于信息化及電子智能化的普及,高頻UPS電源廣泛應用于各種商業數據中心。尤其是高頻模塊化USP電源采用采用抽屜式高智能模塊化設計,可通過增減柜內UPS模塊來滿足功率輸出輸入及可靠性要求,具有極大的彈性,實現最佳性價比。具有易插拔功能,不僅可以通過增減機柜內的模塊來滿足功率輸出及可靠性要求,只要冗余允許還可以在線進行維護,實現零維修時間。采用全數化控制技術,集中了當今電力電子和自動控制領域最先進的技術成果,是UPS行業技術革命的一塊里程碑。
這里主要從高頻UPS電源組成及名稱來由、工作方式、應用三個方面介紹了一些關于高頻UPS不間斷電源的一些基本知識,很多人并不是特別的了解,希望對大家有所幫助!
