轉盤高周波機_轉盤式高頻機
無錫金電詳細介紹單頭轉盤式高周波機設備操作方式
|
無錫金電高頻設備有限公司 |
發行日期 |
2011-11-19 |
|
文件類別 |
設備型號 |
設備名稱 |
制作人 |
黃 保 華 |
|
操作指南 |
KS-8000A |
高周波機 |
頁 數 |
1 |

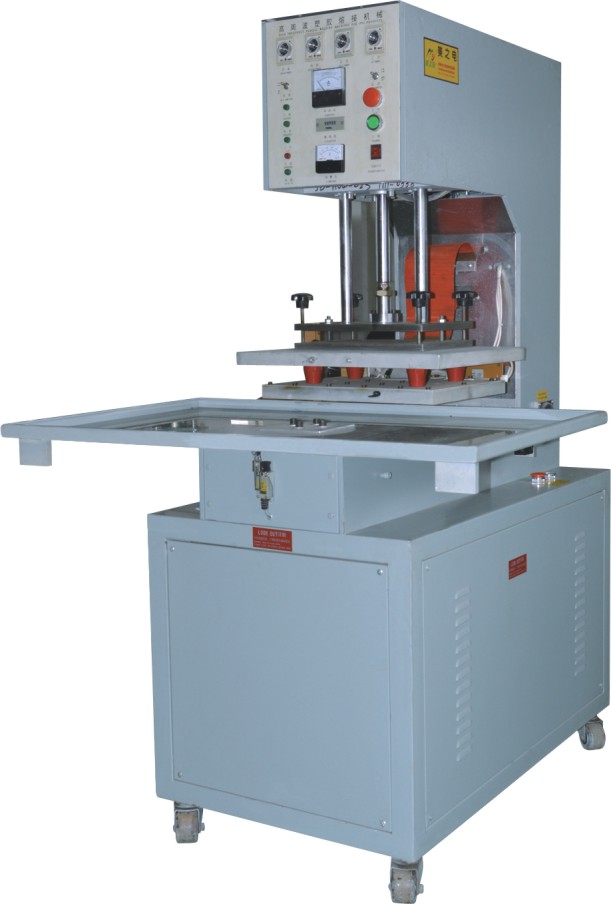

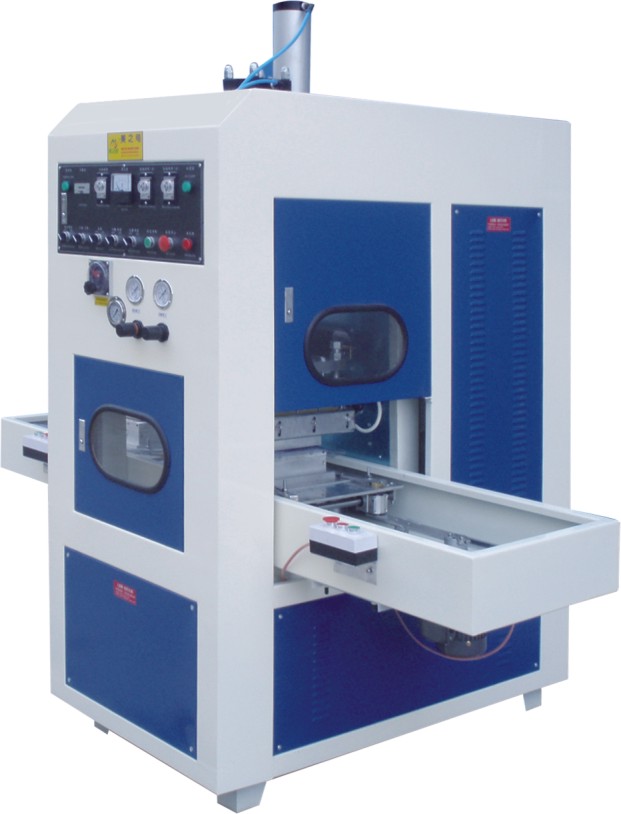

轉盤式高周波機 自動滑臺式高周波熔斷機
1.0 單頭轉盤式高周波吸塑封口機設備的操作指南：
1.1 高周波吸塑封口機設備在吸塑泡殼包裝行業的操作介紹：
|
部位名稱 |
功能介紹 |
部位名稱 |
功能介紹 |
|
延遲時間 |
上模與下模合模時間 |
下降開關 |
調模點動開關 |
|
熔接時間 |
吸塑泡殼封口時間 |
電壓表 |
工作電壓指示表 |
|
冷卻時間 |
封口后定型時間 |
控制箱電源開關 |
控制線路開關 |
|
上升時間 |
上模上升的距離 |
接地板 |
高周波接地回路 |
|
高周開關 |
高周開和關設定 |
溫度調節器 |
加溫溫度調節 |
|
自動/手動開關 |
調模點動與自動設定 |
上模板 |
上模安裝板 |
|
電流指示表 |
設備工作時電流表 |
操作平臺 |
下模安裝板 |
|
急停開關 |
緊急制動開關 |
設備電源開關 |
設備總電源開關 |
|
計數器 |
工作工件計數 |
高周設定 |
高周輸出調節 |

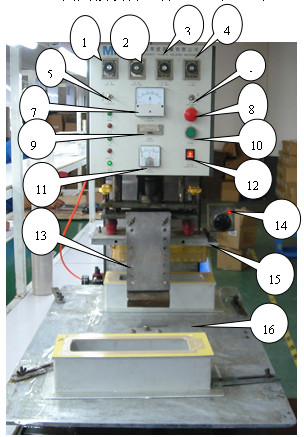

轉盤式高周波焊接樣品 轉盤式高周波機功能鍵介紹
2.0 單頭轉盤式高周波吸塑封口機設備操作前注意事項：
2.1檢查電源線、氣管是否接好，電源電壓、氣壓正常是0.3~0.6kgf/c㎡;
2.2檢查機臺和模具是否松動;
2.3檢查模具上的地線是否與高周波機鋁板接觸良好。
3.0單頭轉盤式高周波吸塑封口機設備操作步驟:
3.1打開電源開關，高頻控制面板上的電壓表有220~V電壓指示;
3.2將溫控器調至100~130℃, 溫控器紅色燈亮，表示正在加熱,等溫度升到預設溫度時，溫控器指示熄滅;
3.3將塑料高頻控制面板上的延遲檔位調2秒”、熔接檔位調到3秒”、定型檔位調到1.5秒”、上升調到1”,高周檔位調至80~95,根據吸塑熔接情況作適當調整所需要的工作時間;
3.4將吸塑產品放入底模，把高周波手動開關（自動開關）拔至ON位置，進行生產;
3.5當轉動轉盤上模下降與底模接觸時,面板上的下降、熔接、上升指示燈依次明亮、熄滅，電流表指針由0至1A方向擺動，正常電在0.4~0.6A之間，當上升指示燈熄滅后上模自動上升，吸塑熔接完成。
3.6轉動轉盤取出產品，檢查產品外觀（如出現齒紋不明顯，飛機孔偏，吸塑爆邊等不良現象時，需要適當調整熔接的時間，定型的時間）然后再放入產品進行生產。
3.7生產完畢,依次關閉電源開關,總電源開關．
4.0單頭轉盤式塑料高頻機設備的注意事項:
4.1操作時不得私自調機，出現異常立即向拉長反應;
4.2操作時需小心謹慎，產品方向放好后方可操作;
4.3操作中不能直接用手接觸上模，溫控器等發熱器件，否則會有電擊的危險;
4.4高周波機上禁止放任何物品;
4.5操作人員離開高頻設備時必須將高頻開關（自動開關）拔至OFF位置，不生產時關閉總電源開關；
4.6當生產過程中，出現高壓漏電打火，立即按紅色緊急開關，使上模迅速離開下模，中止打火，火護模具。
5.0 生產常見不良原因分析及改善措施:
|
項次 |
不良現象 |
不良原因 |
改善措施 |
|
1 |
爆邊 |
包裝時溫度、高周、氣壓過大
模具匹配 |
改善包裝
調節溫度、高周、氣壓
修正模具 |
|
2 |
無齒紋 |
溫度低、高周過小 |
調節溫度、調大高周 |
|
3 |
四周齒紋不均勻 |
模具壓力不均勻
高溫膠布?jí)|不均勻 |
調整上模壓力
把多余的高溫膠布撕掉 |
|
4 |
模具打火、火花燈亮 |
溫度過高、高周過大
壓空吸塑、絕緣板有燒黑現象 |
調低溫度、調小高周
放入吸塑，更換絕緣板 |
