單頭滑臺高周波震蕩桶內部結構你了解嗎？
作者:
金電高周波廠家
來源:
kamocom.com.cn
日期:
2022-04-15
人氣:
3079
【字體:
T
T 】
使用過高周波設備用戶都知道有一款機型叫單頭滑臺式高周波；但是這款機型中有一個非常重要的心臟福地，那就是震蕩桶。但是你了解過震蕩桶內部的結構嗎？今天小編來跟你講解一下震蕩桶內部結構配件名稱及各種用途。

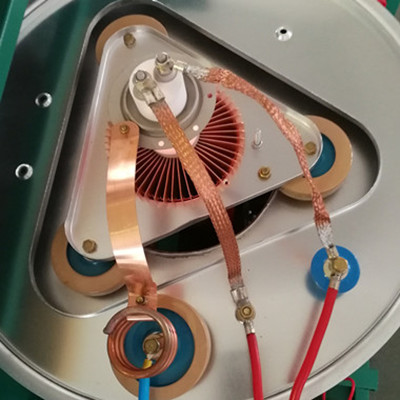

常見的震蕩桶主要有方桶和圓桶兩種，無論那種款式內部所需的配件都一樣，比如電容、電子管、管座、高頻輸出橋架、電容片及振蕩腔組成。它們之間都有各自的功能才能刺激出震蕩頻率。
1、電容：陶瓷高壓介質電容器，主要作用的濾波
2、電子管：就是一種信號放大器件，被封閉在容器中的陰極電子發射部分、控制柵極、加速柵極、陽極（屏極）引線被焊在管基上。利用電場對真空中的控制柵極注入電子調制信號，并在陽極獲得對信號放大或反饋振蕩后的不同參數信號數據。
3、管座：高壓信號傳輸基站并支撐電子管的作用。
4、高頻輸出橋架：振蕩腔自激產生的電流通過橋架傳輸?shù)诫娙萜?/span>
5、電容片：調整高頻電流走電快慢
6、周率圈：上下調試改變震蕩桶的頻率
