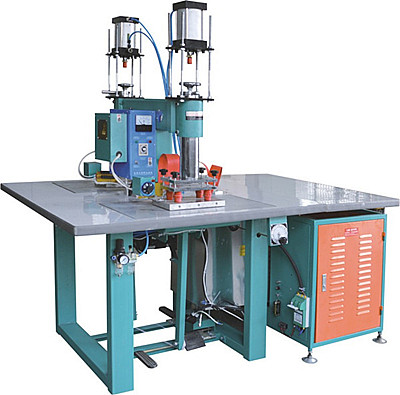

關于雙頭腳踏高頻機安裝方法可參考以下步驟:

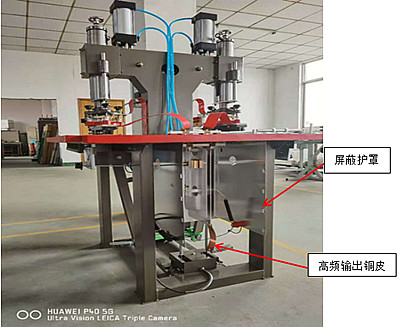

1、主機架結構:

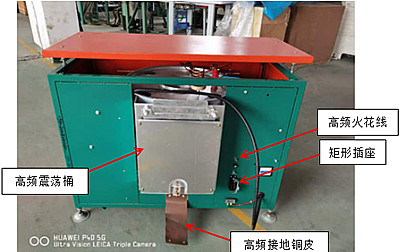

2、電箱結構:
3、主機架與電箱連接:
將電箱高頻震蕩桶套入主機架屏蔽護罩內,(注意:屏蔽護罩兩側的長型孔與震蕩桶兩側孔位對齊)。
4、安裝屏蔽護罩螺絲:
護罩與震蕩桶螺絲孔對齊后采用自攻螺絲加墊片上緊。(注意:兩側都要把自攻螺絲上緊)
5、安裝接地銅皮螺絲:
將電箱高頻接地銅皮與主機架連接。(注意:在護罩下方主機架機腳上有預留接地銅皮螺絲孔)
6、安裝高頻輸出銅皮螺絲:
將護罩內高頻輸出銅皮與震蕩桶引勾螺絲連接并采用M10銅螺絲用扳手?jǐn)Q緊(注意:高頻輸出銅皮不能碰到任何金屬)
7、安裝火花線:
將主機架屏蔽護罩上火花線與電箱火花插座連接(注意:火花插座有卡扣,對準卡扣插入)
8、安裝矩形插座及屏蔽地線:
將主機架上的矩形插座與電箱上矩形插座連接卡扣即可并把屏蔽地線連接電箱機殼螺絲上即可(注意:矩形插座插反方向無法插入)

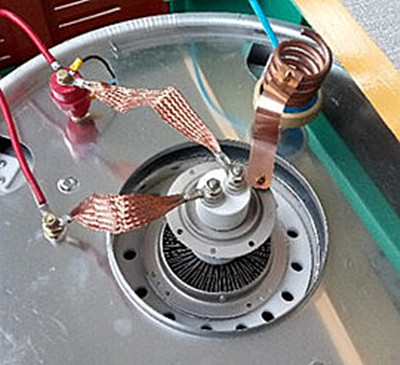

9、安裝電子管:
將電子管放入高頻震蕩桶中心位置,燈絲連接線無正反,但是不能挨著。參考安裝圖片。
10、安裝模具:
把模具安裝到主機架的模具夾內并通過模具調節水平方法把模具調平即可。
11、檢查:
把所有安裝位置都再次檢測一遍,如果沒有任何問題開機。
12、測試:
開機后先預熱5分鐘,待時間到位后腳踏高頻開關觀察電流表指針是否在0.2A,電流表指針正常說明機器安裝完成。
